| ブランド名: | Jarlo |
| モデル番号: | CYTC 70 |
| MOQ: | 1セット |
| 価格: | 150000-170000 USD |
| パッケージの詳細: | 装填されたコンテナ |
| 支払条件: | LC,T/T |

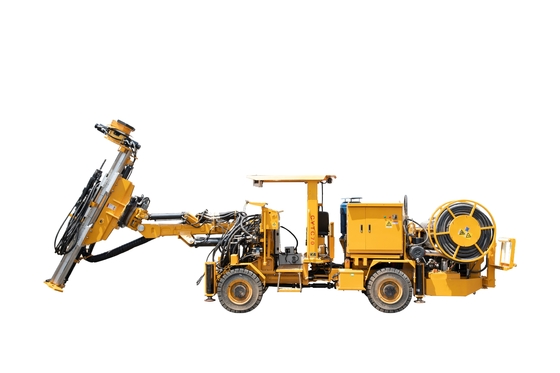

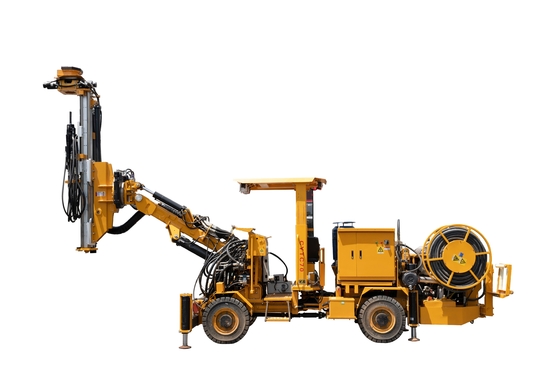

CYTC70鉱山 水力掘削装置
1.適用 できる シナリオ
CYTC 70鉱山水力掘削装置は,中小規模で中小規模な非石炭鉱山での採掘作業に適した中深穴の完全水力型鉱山掘削装置です.
2構造と寸法
3.作業範囲
| モデル | CYTC70 | |||||
| ポイント | ユニット | |||||
| 機械の性能 | ドリルブーム | セット | 1 | |||
| 適用されるトンネルサイズ (W×H) | mm | (最小 3500 × 3000) /最大 6000 × 4500) | ||||
| 輸送の大きさ | L について | mm | 8400±200 | |||
| W | mm | 1600±100 | ||||
| H | mm | 2600±100 | ||||
| ターニング半径 | mm | 内側 3000 外部 5400 | ||||
| 動作状態の安定車両モード | オートリガー | |||||
| 地面から離れる距離 | mm | ≥205 | ||||
| 総量 | 体重 | 12000±500 | ||||
| 穴の直径 | mm | 64 円89 | ||||
| 適用可能なシャックアダプタ | mm | T38,T45 | ||||
| 棒長 | mm | 標準1000 ((他の動力線が違う棒) | ||||
| 掘削深さ | m | ≤35 | ||||
掘削システム
| モデル | ほら | YYG-20 | |||
| タイプ | ほら | 衝撃+回転 | ||||
| 穴の直径 | mm | 76 | ||||
| 衝撃力 | kW | 20 | ||||
| 衝撃頻度 | HZ | 55 | ||||
| 液圧 (最大) | バール | 250 | ||||
| ローテーションモーター | ほら | 独立回転 | ||||
| 回転速度 | rpm | 0-210/0-140 | ||||
| 潤滑空気の消費量 ((3bar) | L/s | 5 | ||||
| 水の消費量 | L/分 | 50 | ||||
| 体重 | 体重 | 171 | ||||
| プロペラ | 推進モード | ほら | シリンダー | |||
| マックス 推進力 | kN | ≥15 KN | ||||
| 作業圧 | MPa | ≤7 | ||||
| 推進線補償ストローク | mm | 1200 | ||||
| 駆動システム | 運転タイプ | ほら | タイヤで | |||
| 運転速度 | 乗り物 I | km/h | 6±06 | |||
| 乗り物II | km/h | 11±1 とすると1 | ||||
| 後ろ軸の振動角度 | (°) | ±7 | ||||
| 登る能力 | (°) | ≥14° (傾き+14°~-14°) | ||||
| トランスミッションタイプ | ほら | 水力静的四輪駆動 | ||||
| ブレーキタイプ | ほら | 閉じた湿多回路液圧ブレーキ (運転),スプリングメカニカルブレーキ (駐車) | ||||
| ディーゼルエンジン | 定位電源 | kW | 88 | |||
| 定速 | r/min | 2200 | ||||
| 電動モーター用油圧ポンプ | 電動モーター | 定位電源 | kW | 55 | ||
| 定数電圧 | V | 380 | ||||
| 定数電流 | A について | 102 | ||||
| スタート電流 | A について | 300 | ||||
| オイルポンプ | 定数圧力 | MPa | 21 | |||
| 最大作業圧 | MPa | 23 | ||||
| 補助作業装置 | 空気供給装置 | 作業圧 | MPa | 0.23 | ||
| 定数流量 | m3/h | 31 | ||||
| 給水装置 | 作業圧 | MPa | 0.6・12 | |||
|
|
