| ブランド名: | Jarlo |
| モデル番号: | CYTJ-76 |
| MOQ: | 1セット |
| 価格: | 150000-160000 USD |
| パッケージの詳細: | 装填されたコンテナ |
| 支払条件: | LC,T/T |
1.適用 できる シナリオ

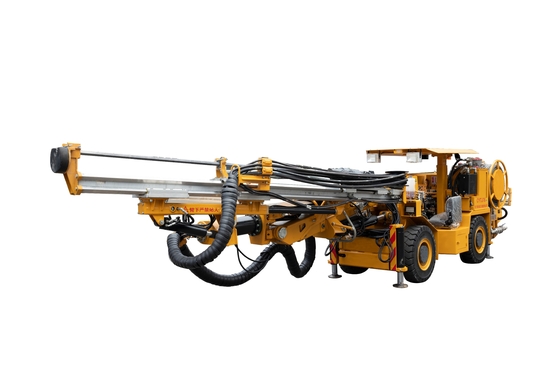

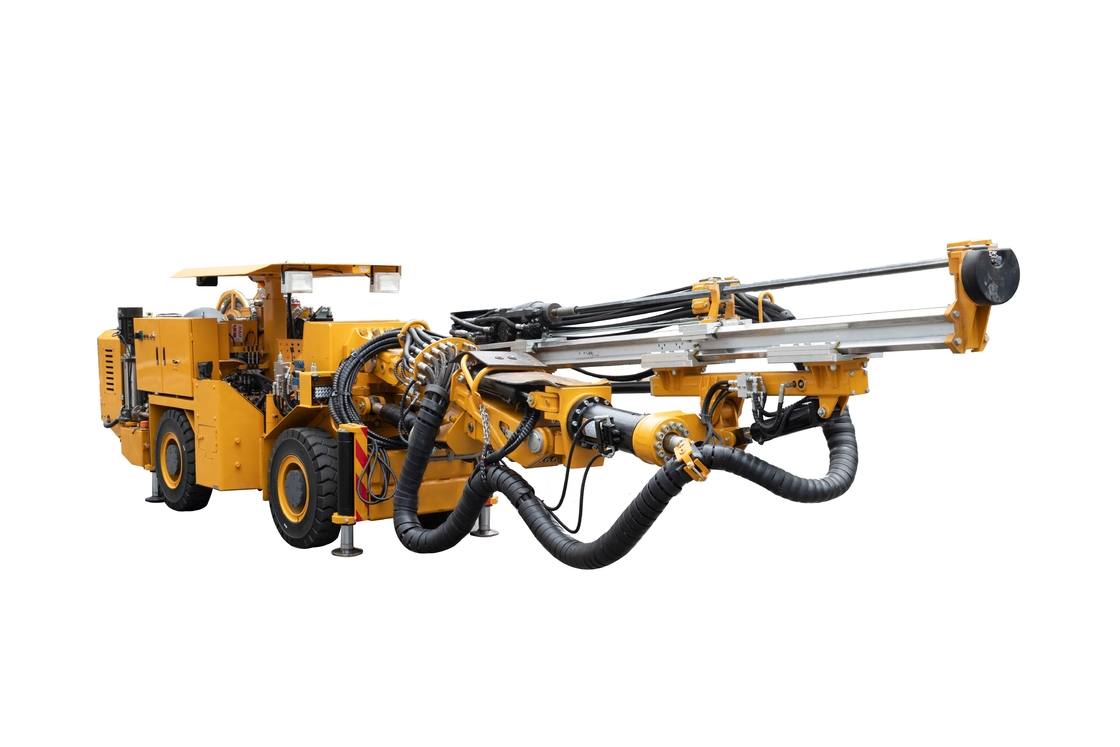

CYTJ76鉱山水力掘削掘削車両は,地下鉱山,トンネル,地下ワークショップ,特に小段落の掘削のブレーシング掘削に適しています.
2.技術的特徴
車体幅は1.45mで,安全屋根は引き下げられる.屋根が最下位にあるとき,車体の高さは1.8mです.運転と運転は最低でも正常に行うことができます最大作業面積は18m2 (最大幅4.5m,最大高度5.2m),掘削直径は41-76mm,全体的な構造設計は合理的で,強さは高い.調整と保守は簡単で便利です設備は高効率で効率が良い
CYTJ76は,手動操作を代替する際の明らかな利点があります.例として28本の気圧式ドリルを挙げると,F=10-12 の岩石の平均掘削効率は 0 です..35m/min. CYTJ76は,水力式岩石ドリルで装備されています.同じ岩石硬さで,45穴を掘るとき,平均効率は2m/minで,F=10-12の岩石を処理することができます.掘削速度は5です.7は28本のドリルの倍です
水力装置が推進梁を完全に平行に保つことができ,掘削効率は空気脚の岩穴の5~8倍に達する.
3.パラメータ
| モデル | CYTJ76 | |||
| ポイント | ユニット | パラメータ | ||
| 全体的な業績 | ドリルブーム | ユニット | 1 | |
| 適用されるトンネル段 | m2 | 1.8×1.8×4.5×45 | ||
| 輸送の大きさ | L について | mm | 9300±200 | |
| W | mm | 1240±50 | ||
| 屋根がある | mm | 最大:2450±100 | ||
| 最低:1800±100 | ||||
| ターニング半径 | mm | 内側:≤2390 | ||
| 外部:≤4390 | ||||
| 動作状態の安定車両モード | ほら | アウトリガー | ||
| 最低地空 | mm | ≥220 | ||
| 安定した状態での作業幅 | mm | 2150 | ||
| 機械の重量 | 体重 | 8400 | ||
| 掘削直径 | mm | φ41-φ76 | ||
| 掘削システム | タイプ | ほら | 衝撃 + 回転 | |
| モデル | ほら | HYD300 | ||
| 機械の重量 | 体重 | 115 | ||
| エッジ距離 | mm | 70 | ||
| サイズ (L×W×H) | mm | 784×140×252 | ||
| 衝撃装置と回転メカニズム | 衝撃エネルギー | J | 250〜300 | |
| 衝撃頻度 | Hz | 30〜50 | ||
| 衝撃力 | kW | 15 | ||
| 定位圧力 | MPa | 16~19 | ||
| 衝撃の流れ | L/分 | 55から65 | ||
| 回転トルク | N.m | 100〜300 | ||
| 回転速度範囲 | r/min | 220〜450 | ||
| 回転作業圧 | MPa | 7 から 15 まで | ||
| 回転作業流程 | L/分 | 40~70 | ||
| プロペラ | 推進モード | ほら | オイルシリンダー用ワイヤロープ | |
| 掘削深さ | mm | 2760 | ||
| 最大推進力 | kN | ≥18 | ||
| 推進式掘削速度 | mm/min | ≥2150 | ||
| 負荷なしの推進速度 | mm/min | ≥15000 | ||
| 作業圧 | MPa | ≤11 | ||
| 駆動システム | 移動モード | ほら | 輪式 (関節式) | |
| 運転速度 | スピードギア | km/h | 7±07 | |
| スローギア | km/h | 3±03 | ||
| 後ろ軸の振動角度 | (°) | ±6~±8 | ||
| 登る能力 | (°) | ≥13 (−13~+13°) | ||
| ディーゼルエンジン | 定位電源 | kW | 48 | |
| 定速 | r/min | 2200 | ||
| 電動モーター | 電動モーター | 定位電源 | kW | 45 |
| 液体油ポンプ | オイルポンプ (衝撃/位置/回転) | 定数電圧 | V | 380 |
| 定数電流 | A について | 84.4 | ||
| スタート電流 | A について | ≤450 | ||
| 定数圧力 | MPa | 21 | ||
| 最大作業圧 | MPa | 23 | ||
| 補助作業装置 | 空気供給装置 | 作業圧 | MPa | 0.3 |
| 定数流量 | L/分 | 350 | ||
給水装置 (外部水道) | 作業圧 | MPa | 1.2 | |
| 定数流量 | L/分 | 70 | ||
|
|
