| ブランド名: | Jarlo |
| モデル番号: | CYTJ102 (A) |
| MOQ: | 1セット |
| 価格: | 150000-170000 USD |
| パッケージの詳細: | 装填されたコンテナ |
| 支払条件: | LC,T/T |

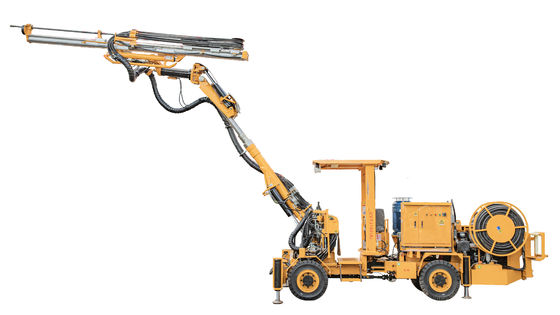

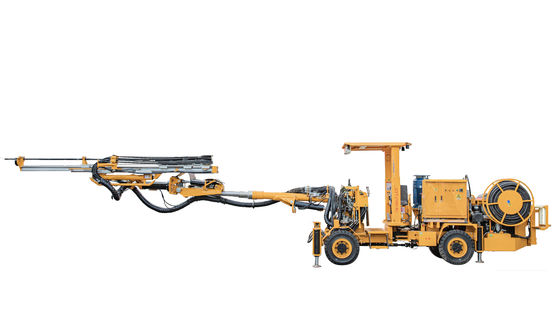

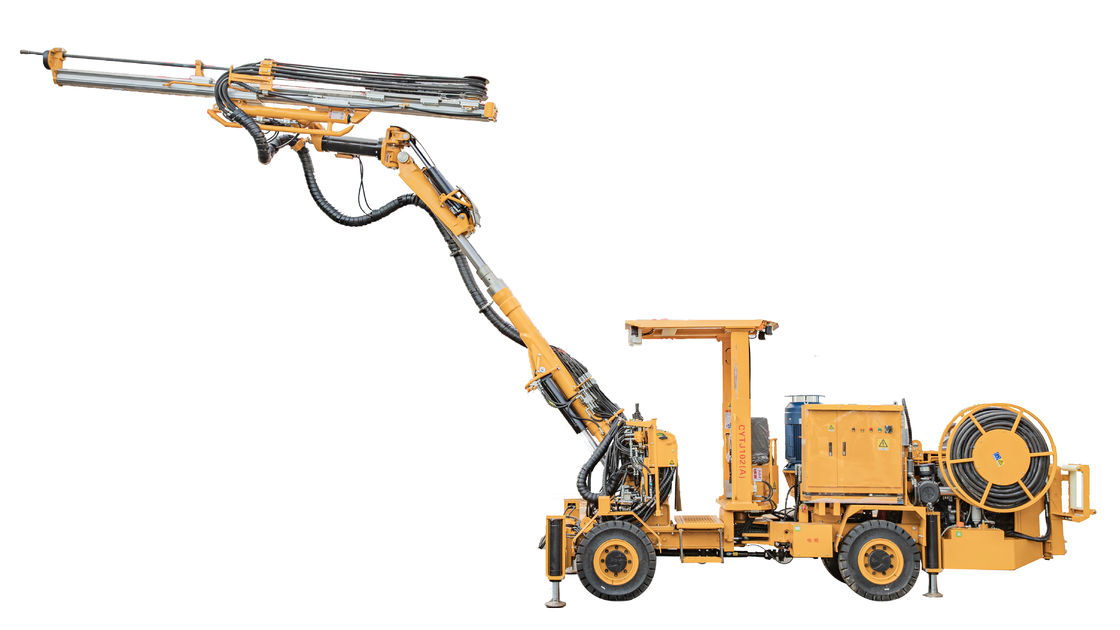

CYTJ102 (A) 鉱山用水力単ボーム面掘削装置は,地下鉱山,トンネル,地下ワークショップの噴出穴掘削に適しています.最大作業面積は31m2 (最大幅は6m2).11メートル,最大高さは6.08メートル),掘削直径は41-102mmです.全体的な構造設計は合理的で,強さは高いです.調整と保守は簡単で便利です設備は高効率で効率が良い
| M についてアキシマス幅 | 1980mm |
| 屋根高さ (上げ/下げ) | 2850/2150mm |
| JARLO2343の長さ推進力ビーム | 10800mm |
| 地面から離れる距離 | 260mm |
| f についてラットロード (転転抵抗係数0.05) | >10 |
| 傾斜は 1:8 | >45 |
| モデル | CYTJ102(A) | ||||
| ポイント | ユニット | ||||
| 全体的な業績 | ドリルブーム | ユニット | 1 | ||
| 適用されるトンネル段 | m2 | 2.6×2.6×6×6 | |||
| 輸送の大きさ | L について | mm | 10500±300 | ||
| W | mm | 1980±100 | |||
| 屋根がある | mm |
最高2850±100 最低:2200±100 |
|||
| ターニング半径 | mm |
内側:≤2900 外部:≤5000 |
|||
| 動作状態の安定車両モード | ほら | アウトリガー | |||
| 最低地空 | mm | ≥190 | |||
| 安定した状態での作業幅 | mm | 3294 | |||
| 機械の重量 | 体重 | 11500 | |||
| 掘削直径 | mm | φ41-φ102 | |||
| 掘削システム | タイプ | ほら | 衝撃 + 回転 | ||
| モデル | ほら | YYG-20/900 | |||
| 機械の重量 | 体重 | 195 | |||
| エッジ距離 | mm | 84 | |||
| サイズ (L×W×H) | mm | 1016 × 285 × 226 | |||
| 衝撃装置 | 衝撃エネルギー | J | ≥350 | ||
| 衝撃頻度 | Hz | ≥50 | |||
| 衝撃力 | kW | 20 | |||
| 定位圧力 | MPa | ≤19 | |||
| 衝撃の流れ | L/分 | ≤90 | |||
| 旋回メカニズム | 回転トルク | N.m | ≥800 | ||
| 回転速度範囲 | r/min | 0-280 | |||
| 回転作業圧 | MPa | ≤6 | |||
| 回転作業流程 | L/分 | ≤80 | |||
| プロペラ | 推進モード | ほら | オイルシリンダー用ワイヤロープ | ||
| 掘削深さ | 3405/4015 | ||||
| 最大推進力 | kN | ≥24 | |||
| 推進式掘削速度 | mm/min | ≥2150 | |||
| 負荷なしの推進速度 | mm/min | ≥6000 | |||
| 作業圧 | MPa | ≤11 | |||
| 駆動システム | 移動モード | ほら | 輪式 (関節式) | ||
| 運転速度 | スピードギア | km/h | 10±1 | ||
| スローギア | km/h | 6±06 | |||
| 後ろ軸の振動角度 | (°) | ±6~±8 | |||
| 登る能力 | (°) | ≥14 (−14~+14°) | |||
| ブレーキ | 湿液式ブレーキ + スプリングブレーキ | ||||
| ディーゼルエンジン | 定位電源 | kW | 88 | ||
| 定速 | r/min | 2200 | |||
| 液体油ポンプ | 電動モーター | 定位電源 | kW | 55 | |
| 定数電圧 | V | 380 | |||
| 定数電流 | A について | 101 | |||
| スタート電流 | A について | ≤400 | |||
|
オイルポンプ (衝撃/位置/回転) |
定数圧力 | MPa | 21 | ||
| 最大作業圧 | MPa | 23 | |||
| 補助作業装置 | 空気供給装置 | 作業圧 | MPa | 0.5 | |
| 定数流量 | L/分 | 420 | |||
|
給水装置 (外部水道) |
作業圧 | MPa | 1.2 | ||
| 定数流量 | L/分 | 70 | |||
|
|
