| ブランド名: | Jarlo |
| モデル番号: | UPS-12JT |
| MOQ: | 1 |
| 価格: | 110000-120000 USD |
| パッケージの詳細: | 装填されたコンテナ |
| 支払条件: | L/C,T/T |

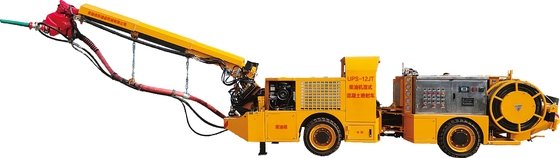

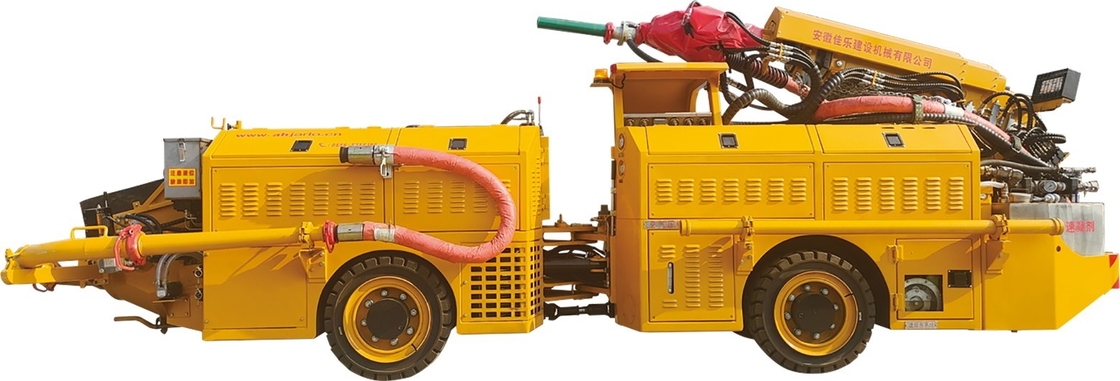

UPS-12 JT デイゼルエンジン ショットコンクリート機
1全体の大きさと回転半径
2.P性能特性
低鉱山のシャフトのために特別に設計された小さなコンクリートの湿気噴霧車です 自作高性能工学チャシス,高度な統合度,完全な機能,小さなサイズターニング半径が小さい低鉱山トンネルの作業ニーズを最大限に満たすことができます.
1シャシは,水静的駆動のエンジニアリングオフロードシャシ,四輪駆動,関節方向,濡れブレーキ,両方向運転を採用.それはより強い登り能力を持っています.運転困難が低いより高い安全性や信頼性
3.技術パラメータ
| ポイント | パラメータとC について形状について | コメント | ||
| 総重量 ((kg) | 7800 | |||
| 寸法 (L×W×H,mm) | 6490×1500×1800 | |||
| 実際のコンクリート噴霧能力 | 12 | |||
| 電源モード (二重電源) |
運転:ディーゼルエンジン (引き上げ式ブーム,ポンプと清掃装置) 動作: 外部 380V AC |
|||
| 総出力 (エンジン/モーター,kW) |
エンジン:36.8kw エンジン:22+22 (総電力は44kW) |
|||
| コンクリートの最大噴霧圧 | 7 (MPa) | |||
| C について形状について | ||||
| シャーシ | エンジン | タイプ | 水冷式4気筒ターボ | |
| 製造者 | ユネイ | |||
| 定位電源 | 36.8/2200 ((kw/rpm) | |||
| 排気ガス排出基準 | 国産 IV | |||
| 運転と方向付け | 4輪駆動,関節方向 | |||
| 座標の位置を指定する | +40/-40 | |||
| ブレーキシステム |
運転:水力式湿式 駐車:スプリングブレーキ,水力放出 |
|||
| グレード可能性 | 20 | |||
| ターニング半径 | 2470/4250 | |||
| 運転速度 | 最大10km/h | |||
| 最低地空 | ≥220mm | |||
| FOPSとROPS | 満足した | |||
| コンクリートジェットポンプ | タイプ | ピストンポンプシステム | ||
| 容量 (m)3/h) | 12m3/h | |||
| コンクリートの仕様 | 衰退 | 12・18 | ||
| 最大 総サイズ | 12 mm) | |||
| ショットコンクリートの総粒子の大きさ | 最大12ミリ | |||
| コンクリート配送バルブタイプ | S パイプバルブ | |||
| コンクリートのポンプ圧力 | 7 | |||
| コンクリートの穴の大きさ × ストローク | φ140*550mm | |||
| 主気筒直径 | 80mm | |||
| トパー容量 | 0.2cbm | |||
| トパー・ロードの高さ | 0.95m | |||
| 振動器 | 電動振動器と混ぜ機,底を開ける放出ゲート | |||
| コンクリート噴霧機のブーム | 構造型 | 主腕の回転,スプレー腕のピッチ + 望遠鏡 | ||
| 最大有効噴射範囲 | 上へ | 7m | ||
| 前へ | 6m | |||
| ダウン | 2m | |||
| 幅 | 12m | |||
| ブームの回転角度 | 360° | |||
| ブームピッチ範囲 | (上方 64° / 下方 40°) | |||
| ノズルの軸回転範囲 | 360 | |||
| ノズルの座席の軸振幅範囲 | 240 | |||
| バームプロパショナル・マルチウェイバルブ | 負荷感知 | |||
| ノズルの振動角度+動き | 8°*360°回転 | |||
| オペレーション | デュアルコントロール: 100メートル無線リモコン + 16メートル有線 | |||
| リモコン制御システム | 入手可能 | |||
| 輸送パイプライン (mm) | 鋼管:70 ホースパイプ:63 | |||
| 輸送管の清掃 | 水+空気洗浄 | |||
| 水力系 | 主油ポンプ | タイプ | 電動プロパショナルピストンポンプ | |
| 定数圧力 | 28 (MPa) | |||
| 流量 | 60 ((L/分) | |||
| 補助油ポンプ | タイプ | ピストンポンプ | ||
| 定数圧力 | 28 (MPa) | |||
| 流量 | 41 ((L/分) | |||
| 空気圧縮機 | 定数量流量 | 6m3/分 | ||
| モーターの名乗電量 | 22 kw | |||
| 排気圧 | 定数圧力0.5MPa 最大圧 0.7MPa | |||
| アクセラター自動バッチシステム | タイプ | ポンプ | ||
| 流量 (L/h) | 0800 ((L/h) | |||
| 送料圧 | 10 (バー) | |||
| 加速器タンクの容量 | 120 ((l) | |||
| 高圧洗浄ポンプ | 最大出力圧 | 15 (MPa) | ||
| 輸出流量) | 15 ((L/分) | |||
| 水タンク容量 (L) | 78 (L) | |||
| 電気システム | モーター保護レベル | IP55 | ||
| 安全保護 | 漏れ防止,安全接地 | |||
| 管理者表 | 特別管理者 ドイツ IFM | |||
|
ケーブル
|
ケーブルリール駆動方法 | 水力駆動 | ||
| キャベルの仕様 | 3*25+1*16 (m) | |||
| ケーブルの長さ | 50m) | |||
| 外部の電源要求 | AC 380V,100KVA | |||
| ほか | 作業用ライト | LED | ||
| 液体外付け機 | 入手可能 | |||
| DOC+CDPF | 入手可能 | |||
|
|
