| ブランド名: | Jarlo |
| モデル番号: | UPS-20JT |
| MOQ: | 1 |
| 価格: | 140000-150000 USD |
| パッケージの詳細: | 装填されたコンテナ |
| 支払条件: | L/C,T/T |
UPS-20JT (UPS-20JT)E について) ディーゼルエンジン濡れたコンクリート噴霧機

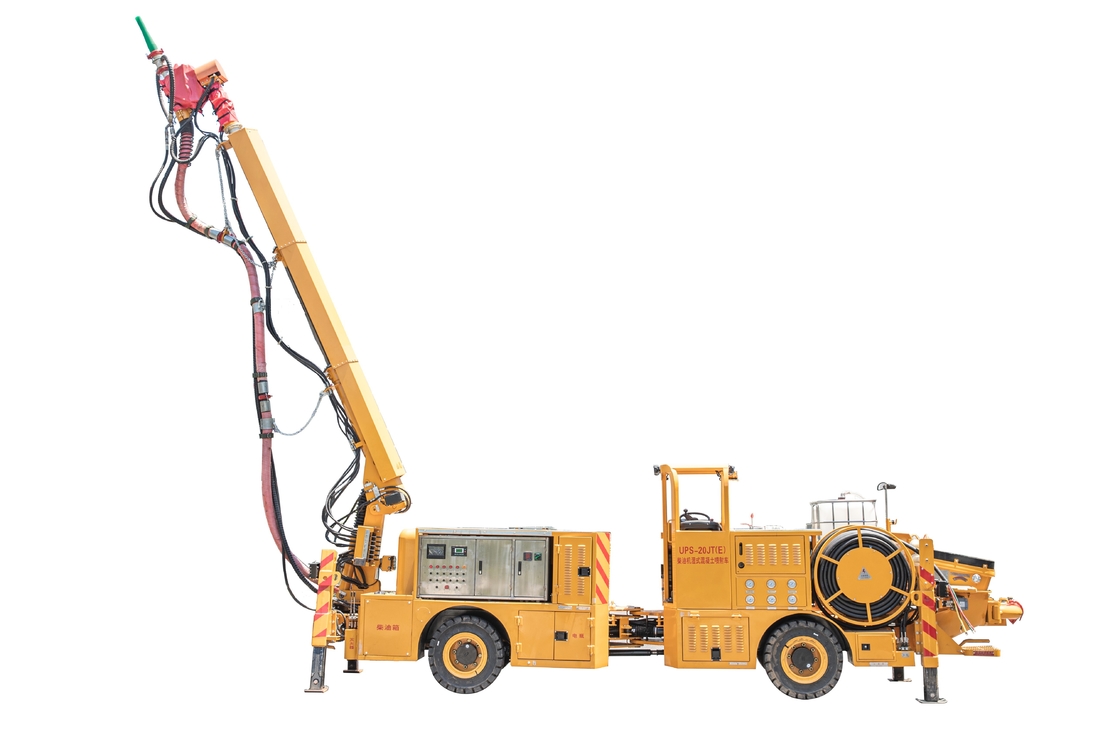

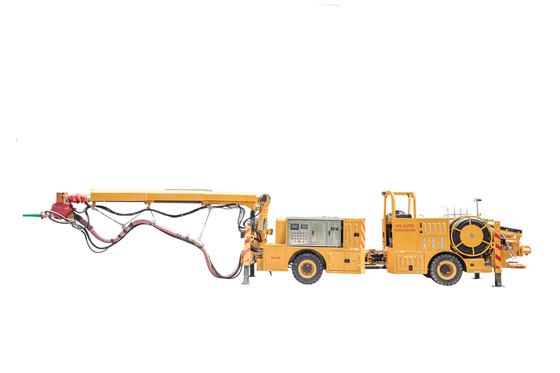

1. 外見
2サイズと回転半径
3. テクニカルパラメータ
| ポイント | パラメータとC について形状について | コメント | ||
| モデル | UPS-20JT (UPS-20JT)E について) | |||
| 総重量 ((kg) | 10700 | |||
| 寸法 (L×W×H,mm) | 7670×2050×2350 (±50) | |||
| 実際のコンクリート噴霧能力 | 20 | |||
| 電源モード (二重電源) |
運転:ディーゼルエンジン (引き上げ式ブーム,ポンプと清掃装置) 動作: 外部 380V AC |
|||
| 総出力 (エンジン/モーター,kW) |
エンジン:96 kw エンジン:37+37 ((合計74kW) |
|||
| コンクリートの最大噴霧圧 | 7.5 (MPa) | |||
| C について形状について | ||||
| シャーシ | エンジン | タイプ | 水冷式4気筒ターボ | 高圧共通鉄道 |
| 製造者 | カミングス | |||
| 定位電源 | 96/2500 | |||
| 排気ガス排出基準 | 国産 IV | |||
| 運転と方向付け | 4輪駆動,関節方向 | |||
| 座標の位置を指定する | 40 | |||
| ブレーキシステム |
運転:水力式湿式 駐車:スプリングブレーキ,水力放出 |
|||
| グレード可能性 | 20 | |||
| ターニング半径 | 3950/5850 | |||
| 運転速度 | 最大12km/h | |||
| 最低地空 | ≥260 | |||
| FOPSとROPS | 満足した | |||
| コンクリートジェットポンプ | タイプ | ピストンポンプシステム | ||
| 容量 | 20m3/h | |||
| コンクリートの仕様 | 衰退 | 12・18 | ||
| 最大 総サイズ | 25 mm) | |||
| ショットコンクリートの総粒子の大きさ | 最大25ミリ | |||
| コンクリート配送バルブタイプ | S型パイプバルブ | |||
| コンクリートのポンプ圧力 | 7.5 | |||
| コンクリートの穴の大きさ × ストローク | φ160*800mm | |||
| 主気筒直径 | 90mm | |||
| トパー容量 | 0.4cbm | |||
| トパー・ロードの高さ | 1.25m | |||
| 振動器 | 380V | |||
| コンクリート噴霧機 | 構造 | 主腕の回転,スプレー腕のピッチ + 望遠鏡 | ||
| 最大有効噴射範囲 | 上へ | 10 | ||
| 前へ | 8 | |||
| ダウン | 3 | |||
| 幅 | 16 | |||
| ブームの回転角度 | 360° | |||
| ブームピッチ範囲 | (上方 64° / 下方 40°) | |||
| ノズルの座席の軸回転範囲 | 360 | |||
| ノズルの座席の軸振幅範囲 | 240 | |||
| バームプロパショナル・マルチウェイバルブ | 負荷感知 | |||
| ノズルの振動角度+動き | 8°*360°回転 | |||
| オペレーション | デュアルコントロール: 100メートル無線リモコン + 16メートル有線 | |||
| リモコン制御システム | 入手可能 | |||
| 輸送パイプライン (mm) | 鋼管:80 ホースパイプ:76 | |||
| 輸送管の清掃 | 水+空気洗浄 | |||
| 水力系 | 主油ポンプ | タイプ | 電動プロパショナルピストンポンプ | |
| 定数圧力 | 28 (MPa) | |||
| 流量 | 110 ((L/分) | |||
| 補助油ポンプ | タイプ | 電動プロパショナルピストンポンプ | ||
| 定数圧力 | 28 (MPa) | |||
| 流量 | 41 ((L/分) | |||
| 空気圧縮機 | 定数量流量 | 7.3 (m)3/分) | ||
| モーターの名乗電量 | 37 (kW) | |||
| 排気圧 | 定数圧 0.55MPa | |||
| アクセラター自動バッチシステム | 形式 | ポンプ | ||
| 流量 (L/h) | 0800 ((L/h) | |||
| 送料圧 | 10 (バー) | |||
| 加速器タンクの容量 | 500 ((l) | |||
| 高圧洗浄ポンプ | 最大出力圧 | 15 (MPa) | ||
| 出力流量 | 15 ((L/分) | |||
| 水タンク容量 (L) | 175 (L) | |||
| 電気システム | モーター保護レベル | IP55 | ||
| 安全保護 | 漏れ防止,安全接地 | |||
| コントローラー | 特別管理者 ドイツ IFM | |||
|
ケーブル
|
ケーブルリール駆動方法 | 水力駆動 | ||
| キャベルの仕様 | 3*50m+1*16m | |||
| ケーブルの長さ | 100m | |||
| 外部の電源要求 | AC 380V,200KVA | |||
| ほか | 作業用ライト | LED | ||
| 液体外付け機 | 入手可能 | |||
| DOC+CDPF | 入手可能 | |||
4主な構成
| 違う 違う | 部分 | ブランド |
| 1 | エンジン | カミングス |
| 2 | 駆動ポンプ | キウリン |
| 3 | アクセル | ジャロ |
| 4 | 駆動エンジン | 晴れた |
| 5 | 主電機 | オーブン |
| 6 | メインポンプ | 押す |
| 7 | 補助ポンプ | 晴れた |
| 8 | コントローラー | ドイツ IFM |
| 9 | リモコン | カングス |
| 10 | スクリップスイングシリンダー | リアンシェング |
| 11 | 空気圧縮機 | イリファング |
| 12 | ポンプシステム | ジャロ |
| 13 | バランスバルブ | イタリアのOLEOWEB |
| 14 | 圧力スイッチ | アメリカン MICO |
| 15 | アクセレータ制御バルブ | アメリカン・ハイドラフォース |
| 16 | 電磁気逆転バルブ | イタリア ATOS |
| 17 | ギアポンプ | ワニエ |
| 18 | 電気部品 | ドイツ シュナイダー |
| 19 | アクセレータ・バレル | 500L |
| 20 | ケーブル | 石炭/鉱山安全認定 |
|
|
